Titan AF

Nové kovanie, ktoré v sebe spája všetky skúsenosti nadobudnuté pri vývoji kovaní

Nové kovanie, produktovej skupiny TITAN, ktoré bolo vyvinuté kôli viacerým faktorom. V prvom rade sa v kovaní AF spájajú všetky dlhoročné skúsenosti nadobudnuté pri vývoji kovaní TITAN iP, Favorit a A300, kde sú použité všetky originálne patenty, aby sa dosiahla najvyššia funkčnosť, bezpečnosť a dlhá životnosť kovania.
V druhom rade kovanie AF časom nahradí kovania Favorit a A300, čo má zmyseľ pre firmu Siegenia z hľadiska rozmanitosti a zložitosti výroby viacerých typov kovaní a tým aj zníženia skladových zásob.

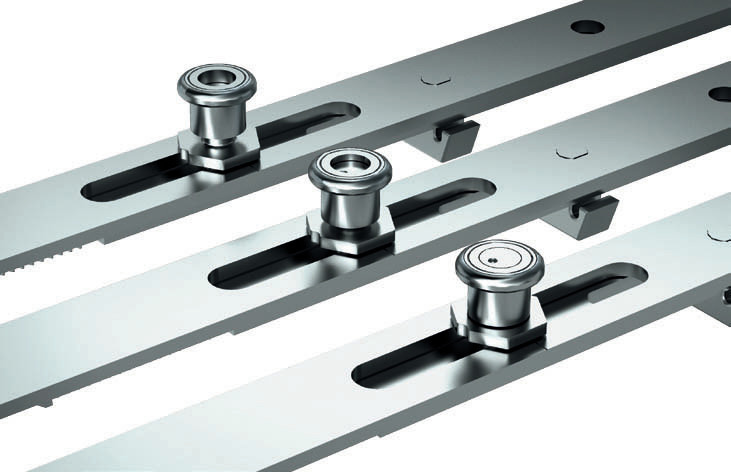

Komfortné hríbové uzávery majú široké využitie:

  • Rolovanie, prítlak a výška nastavenia s aretáciou v ktoromkoľvek bode a samozrejme bezpečnosť
  • Integrované nastavenie výšky falcluftu 10–15,5mm - žiadne montážne problémy
  • Vlastné nastavenie výšky hríbového elementu o plastovú časť rámového elementu pri kolísaní falcluftu
  • Sériovo-montovaná brzda krídla vyrobená z vysokokvalitného plastu
  • Zväčšený Voranzug “predstih¨ - vzdialenosť pritiahnutia krídla k rámu zosklopnej polohy okna

Optimálne riešenie odierania Plast – Kov na uzatváracích elementoch a konštrukcia rámových dielov slúži na:

  • Nenáročný nábeh uzatváracieho hríbového elementu do rámového uzatváracieho elementu
  • Zníženie nábehového odporu - rolovací hríbový element nabiehajúci na plast
  • Vlastné nastavenie výšky hríbového elementu o plastovú časť rámového elementu pri kolísaní falcluftu.

Nový dizajn uzatváracích elementov - proti kusy (šlistiky)

  • Bezpečnostné uzatváracie elementy z ocele a plastu, výška len 8mm !
  • Malá výška uzatváracích elementov je optimálna pri malých a úzkych oknách.
  • Spojenie vyššej pevnosti a dizajnu
  • Zloženie: oceľ a plast

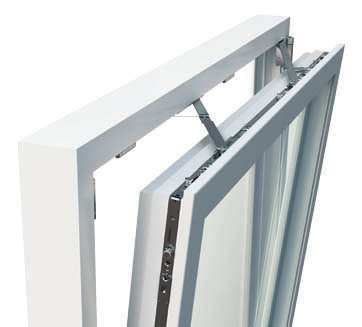

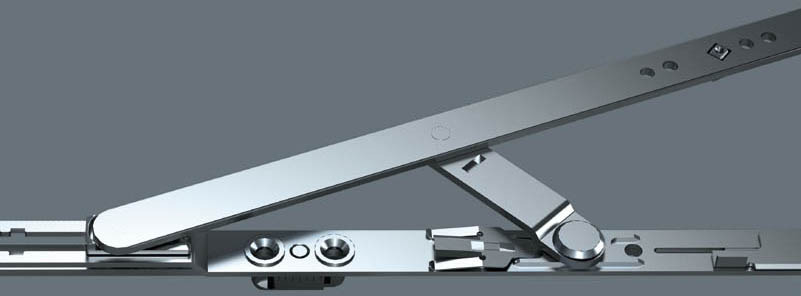

Otváravo-sklopná nožnica:

  • 9mm hrúbka nožnice
  • Sériovo-montovaná brzda krídla vyrobená s vysokokvalitného plastu
  • Zväčšený Voranzug - vzdialenosť pritiahnutie krídla ku rámu v sklopnej polohe okna
  • Veľká brzdná plocha a optimálna kombinácia materiálov
  • Vysoká nosnosť pri minimálnom opotrebení
  • Tlmenie nárazu pri sklápaní krídla
  • Integrovaná protiprievanová poistka
  • Možnosť špárového vetrania

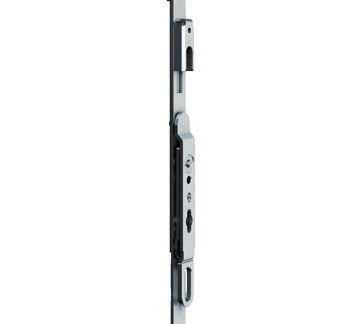

Technika prevodoviek:

  • 36 mm Hub
  • Posuvný zaklapávač
  • Možnosť loga na prevodovke - reklamný element môže byť v neutrálnej, určitej alebo viacerých RAL farbách vyhotovený a zákazník si nalepí fóliu so svojím logom alebo môže byť vyhotovený priamo s logom zákazníka
  • Každú OS a O prevodovku môžete obmedziť len na O prevodovku - obmedzenie môže byť namontované pred alebo po montáži prevodovky do vopred určených vybratí na prevodovke

Poistka proti zlej manipulácii na prevodovke

  • Možnosť namontovať na všetky veľkosti prevodoviek
  • Možnosť vyrobenia rôznej sily blokovania prevodovky
  • Malý pohyb kľučky je možný s aktívnou poistkou

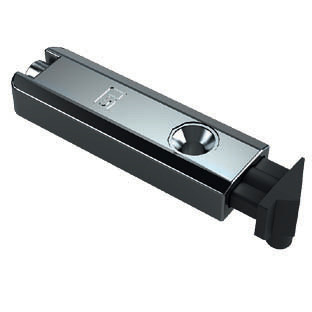

Zaklapávač krídla:

  • Pohyblivý zaklapávač
  • Nastaviteľná sila zaklapávača
  • Jemnejší nábeh krídla pri väčšom nastavení sily zaklapávača
  • Rovnaký rámový diel ako uzatvárací rámový diel

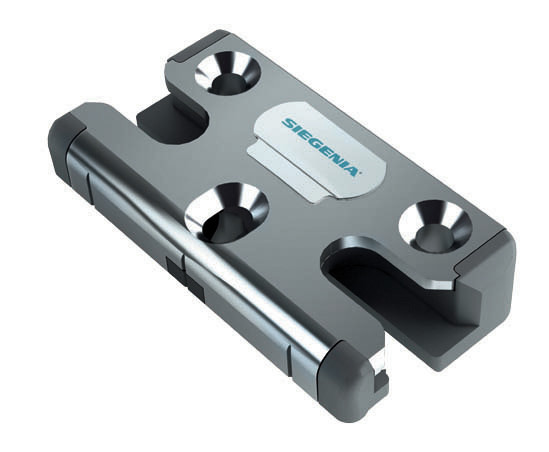

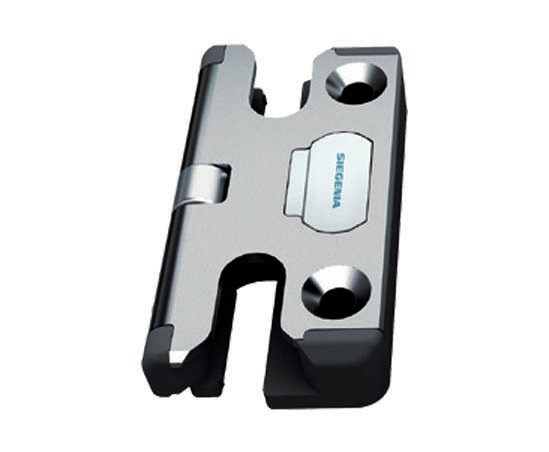

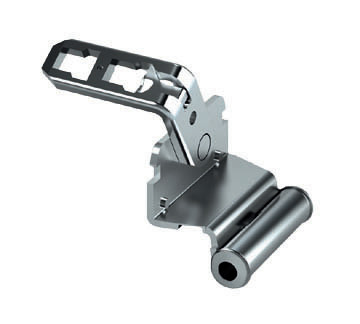

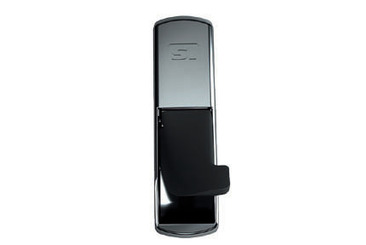

Pánty

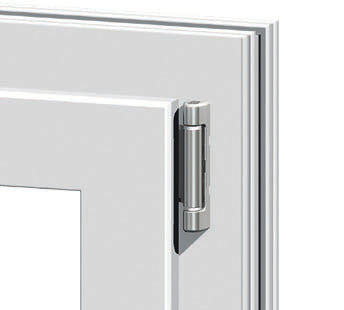

Viditeľné pánty TITAN pre plastové okná ohromujú jedinečným dizajnom, vysokou bezpečnosťou a mnohými prednosťami pri spracovaní:

Pre výrobcov:

  • hore a dole zároveň s naléhávkou
  • možnosť použiť pre hmotnosti krídla do 100 kg, príp. 130 kg pri rovnakých voľných mierách na rámu
  • navrtávací spodný pánt volitelne s nastavením prítlaku
  • možnosť zavesenia v každej otevrenej polohe vďaka čapu nožnicového ložiska v tvare polygonu
  • integrovaná brzda otvárania vďaka polygonálnemu čapu
  • tesniaca faseta a drážka v nožnicovom pante
  • symetrické vŕtanie a skrutkovanie
  • možnost vŕtania na jednotlivých dieloch rámu

Pre užívateľov:

vynikajúci štíhli dizajn

všetky skrutky sú zakryté pántmi

možnosť použitia krytiek a povrchovej úpravy

uloženie v plastovom ložisku a vďaka tomu menšia miera opotrebovania

ochrana proti vyhodeniu v sklopnej polohe

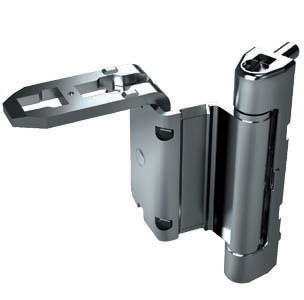

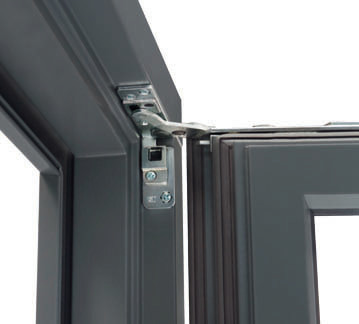

Montáž nožnicového pántu sa robí jednoduchým zacvaknutím do úchytky v nožnicovom ramene a umožňuje bezproblémové otočenie do potrebného smeru ovládania:

Pre výrobcov:

  • bez potreby použitia náradia
  • komfortné spojenie nožnicového pántu zaisťuje racionálnu montáž s úsporou času
  • malá logistická náročnosť a minimálna skladnosť vďaka vpravo aj vľavo použiteľným a kompaktným dielom kovania

Pre užívateľov:

  • trvale bezpečné spojenie
  • integrovaná brzda otvárania zabraňuje zatvoreniu krídla v otvorenej polohe, napríklad v prípade prievanu

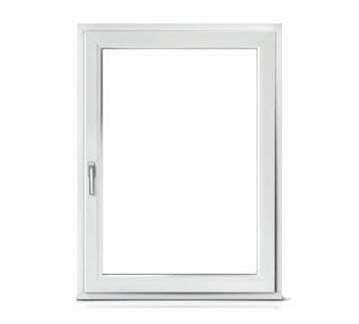

So svojím decentným, hodnotným vzhľadom ponúkajú nové skryté pánty TITAN axxent 24+
dôkaz o tom, že neviditeľnosť je skutočným kritériom kvality:

Pre výrobcov:

  • pre drevené a drevohliníkové profily s minimálnou hĺbkou falcu 24 mm a rovnako pre plastové profily  a hliníkové systémy s kovacou drážkou 16 mm.
  • vysoká nosnosť až 150 kg, čím je možné realizovať aj veľké elementy
  • kompaktná konštrukcia vhodná aj pre okná s malými rozmermy
  • vysoký stupeň predmontáže zisťuje rýchlu montáž a minimálne skladovanie
  • nízke náklady na skladovanie vďaka malému počtu variant
  • plynulé nastavenie prítlaku na hornom a spodnom otočnom bode pre optimálnu tesnosť
  • jednoduché zavesenie krídla v mierne otvorenej polohe alebo výklopnej polohe
  • dobre prístupné zaradenie 3D

Pre užívateľov:

  • kompletne skryté otočné body pre kompaktný a krásny vzhľad
  • veľmi odolné proti opotrebovaniu a dlhá životnosť
  • neprerušené tesnenie pre väčšiu tesnosť a zvýšenú tepelnú izoláciu
  • optimálne prístupné pre ľahké dodatočné nastavenie krídla
  • ochrana spodného ložiska proti znečisteniu vďaka tvarovo krásnym krytkám

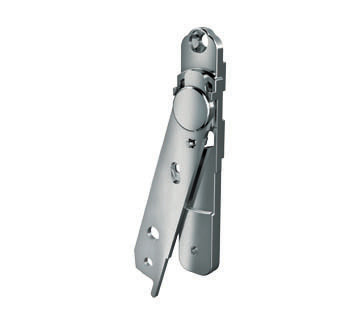

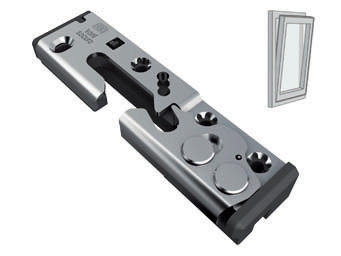

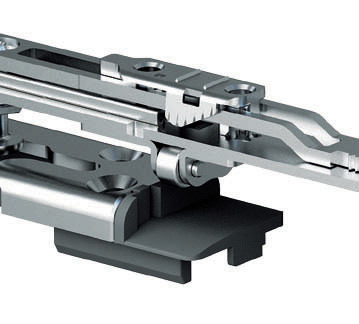

Zdvíhač krídla

Zdvíhač krídla tlmí doraz krídla a nechá ho jemne skĺznuť do rámu. Zdvíhač krídla nie je len detailom komfortu, ale podporuje tiež trvalú funkčnú bezpečnosť. Sú možné dve rôzne varianty:

Zdvíhač krídla rolničkový (INLINER)

Zdvíhač krídla s páčkou

Pre výrobcov:

  • použiteľný aj pri štulpovom krídle
  • integrácia do všetkých typov okien, aj oblúkových alebo šikmých
  • odpadá dodatočný rámový diel, nakoľko nábeh je integrovaný v použitom výklopnom ložisku

Pre výrobcov:

  • nastaviteľný, vďaka tomu je možné zdvihnutie krídla prispôsobiť vlastnostiam okna

Pre použivateľa:

  • zaručene ľahké zatváranie aj po rokoch používania
  • jemný nábeh krídla
  • vďaka umiestneniu dole je zaručený účinok aj v sklopnej polohe

Pre používateľa:

  • pri zatváraní zdvíha otvorené krídlo obzvlášť jemne
  • dodatočné vybavenie je bezproblémové

Poistka chybnej manipulácie

Zabráňte raz a navýdy chybnej manipulácii krídla – pomocou poistky proti chybnej manipulácii pre všetky veľkosti a tvary okien.

Pre výrobcu:

  • bez potreby použitia náradia
  • plná funkčnosť vo veľkom rozsahu vôle v drážke

Pre používateľa:

  • vysoká funkčná bezpečnosť
  • zaistenie otvorenej a sklopnej polohy
  • priame pôsobenie
  • vhodná aj pre dodatočné vybavenie v už namontovaných oknách

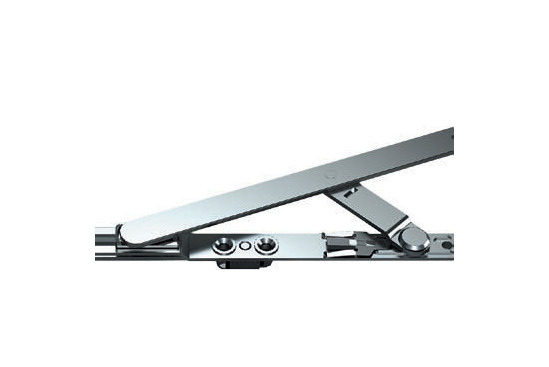

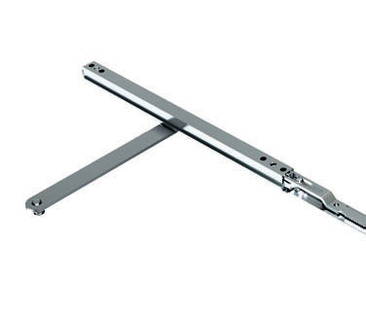

Nožnica

Nezáleží na tom, či sa ide o okno alebo balkónové dvere – vďaka nožniciam je zatváranie a sklápanie jednoduchšie a pohodlnejšie ako kedykoľvek predtým.

Pre výrobcu:

  • väčšia tolerancia vďaka nižšej celkovej hrúbke nožníc
  • výrazné pritiahnutie nožníc pri zatváraní krídla aj u širokých okien

Pre používateľa:

  • jemné vkĺznutie do sklopnej polohy vďaka brzdiacej vložke
  • integrovaná poistka proti pribuchnutiu v sklopnej polohe, ktorá ju súčasne tlmenie dorazu
  • uzávierka ovládania v sklopnej polohe zabraňuje chybnému ovládaniu krídla
  • vysoká nosnosť pri minimálnom opotrebovaní a zlepšenie komfortu ovládania vďaka sériovo vyrábaným plastovým sklzným dielom

Štulpová prevodovka pre plastové okná

Štulpová prevodovka pre plastové okná stanovuje štandardy v oblasti bezpečnosti a komfortu.

Pre výrobcu:

  • rovnaký smer ovládania prvého a druhého krídla zaisťuje rovnaké rozmery rastru a polohy protiplechov
  • predmontovaná štulpová páčka
  • privarené protiplechy s integrovanou zatváracou zarážkou

Pre používateľa:

  • integrovaná ochrana proti posunutiu blokovacích plechov na prevodovkách štulpových krídiel zabraňuje zlodejom otvorenie páčky vo falcu už od základnej bezpečnosti
  • funkčné, tvarovo pekné nástrčné predĺženie páčky zaručuje ľahkú obsluhu a vysoký komfort ovládania aj pri veľkých krídiel
  • vysoká ochrana proti vlámaniu

Štulpová prevodovka pre drevené okná

Štulpová prevodovka pre drevené okná 16/7 stanovuje nové štandardy pre drevené štulpové okná.

Pre výrobcu:

  • možnosť realizácie aj pri úzkych pohladových šírok
  • v porovnaní s bežným riešením má kovacia drážka 7 mm len polovičnú hĺbku a je tak jedinečná
  • drážka kovania s malou hĺbkou výrazne znižuje objem opracovania a zaisťuje tak citeľnú úsporu času a nákladov vo výrobnom procese
  • privarené protiplechy s integrovanou zatváracou zarážkou

Pre používateľa:

  • možnosť realizácie veľkých plôch zasklenia, čo Vám zabezpečí viac prirodzeného svetla a vyšší pocit komfortu
  • pri zatvorení prvého krídla sa automaticky zavrie druhé krídlo a tak je chránené kovanie proti ďalšiemu posunutiu z vonku
  • odolnosť proti vlúpaniu až do RC2
  • ľahké otváranie a zatváranie vďaka predĺženej páčky druhého krídla, ktoré sa dodáva na želanie

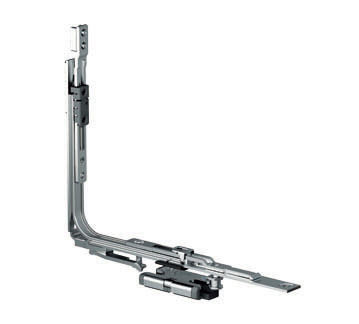

Multifunkčný rohový prevod

Multifunkčný roh je možné použiť u všetkých veľkostí krídla. V porovnaní s iným rohovými prevodmi obsahuje tieto prídavné funkcie:
- výklopný uzáver
- uzatvárač
- zdvíhač krídla
- poistku pre chybnú manipuláciu

Pre výrobcu:

  • možnosť použiť na všetky veľkosti krídiel
  • nízke náklady na skladovanie, nakoľko niekoľko funkcií je možné pokryť práve týmto dielom kovania

Pre používateľa:

  • zabezpečuje ľahké a bezchybné otváranie, sklápanie a zatváranie okien
  • garantuje vždy optimálne nastavený zatvárací systém s dlhou životnosťou
  • tlmí doraz krídla a nechá ho jemne vkĺznuť do rámu
  • zabezpečenie otvorenej a sklopnej polohy

Balkónová poistka

Pri zatvorení balkónových dverí je krídlo vtiahnuté do poistky a tá ho drží v zatvorenej polohe.

Pre výrobcu:

  • štandardný protiplech ako rámový diel čo je optimálne pre zníženie doby montáže a skladových zásob

Pre používateľa:

  • chráni pred náhlym otvorením, alebo pribuchnutím a tým šetrí dvere
  • už štandardná balkónová poistka je vybavená zaisťovacím dielom odolným voči opotrebeniu s optimalizovanou krivkou nábehu a nastaviteľnou zaisťovacou silou
  • komfortná varianta disponuje funkciou uvoľnenia v sklopnej polohe a tým zabezpečí štandardne ľahké zatvorenie

Brzda krídla

Brzda krídla obmedzuje uhol otvárania okenného krídla a pôsobí ako pevná brzda proti samovolnému alebo neúmyselnému otvoreniu a zavreniu okenného krídla. Dodávaná v troch variantách:
- ako obmedzovač
- ako brzda s nastaviteľným odporom krídla
- ako brzda s pevnou aretáciou krídla v akomkoľvek uhle medzi 20° až 90°

Pre používateľa:

  • individuálne nastaviteľná šírka otvorenia aretuje krídlo v požadovanej polohe
  • aj pri silnom prievane drží okenné krídlo v otvorenej polohe, napríklad pri nárazovom vetre
  • vysoká funkčná bezpečnosť vďaka poistke proti preťaženiu
  • kompletne skrytá
  • je ju možné ľahko dodatočne namontovať

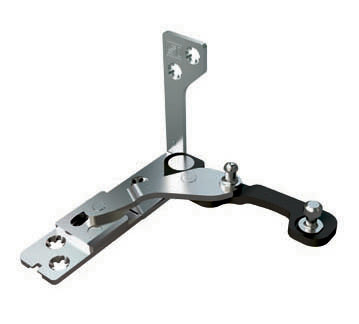

TITAN prídavná nožnica Komfort

Toto nové komfortné ovládanie je mechanickou podporou zatvárania, ktoré predovšetkým u ťažkých krídiel a balkónových dverí uľahčuje zatváranie zo sklopnej polohy.

Pre výrobcu:

  • kompatibilní s dielmi kovania TITAN AF a TITAN iP
  • nenáročná inštalácia
  • ľahká montáž
  • len niekoľko dielov kovania a tým minimálna logistická náročnosť

Pre používateľa:

  • uľahčuje otváranie veľkých a ťažkých krídiel
  • znižuje potrebu použiť silu pri zatváraní krídla zo sklopnej polohy vďaka integrovanémuzásobníku energie

Letné a zimné špárové vetranie

Nešetríme na detailoch, aby naši zákazníci mohli ušetriť energiu. Napríklad v podobe letného/zimného špárového vetrania vďaka energeticky úsporným nožniciam. Malá šírka otvorenia krídla zaisťuje v polohe zimného vetrania zníženie nákladov na energie. Bez väčšej námahy je možná dodatočná montáž na už namontované okná s okenným kovaním SIEGENIA

Pre používateľa:

  • letné vetranie v normálnej sklopnej polohe
  • zimné vetranie pri cca 40 mm sklopnej polohe
  • aktivácia zimného vetrania jednoduchým pohybom ruky bez náradia
  • ľahká dodatočná montáž
  • integrovaná poistka proti pribuchnutiu

Bezpečné špárové vetranie TITAN vent secure

Nové špárové vetranie umožňuje výmenu vzduchu pre zdravé priestorové klíma a poskytuje ochranu budovy pri súčasnej ochrane proti vlámaniu a ochrane pred nárazovým dažďom.

Pre výrobcu:

  • realizácia prostredníctvom špeciálnych rámových dielov, nie sú treba žiadne prídavné diely kovania

Pre používateľa:

  • voliteľná odolnosť voči vlámaniu do RC2 v polohe zavreté a v polohe vetranie umožňuje aj v neprítomnosti bezpečné vetranie
  • vetranie nezávislé na poveternostných podmienkach vďaka veľkej tesnosti pri nárazovom daždi
  • zaručuje plynulé základné vetranie bez prievanu a zaisťuje tak zdravú priestorovú klímu
  • minimalizuje riziko vzniku pliesní
  • obvyklí vzhľad zostáva nezmenený, nakoľko tu nie sú žiadne viditeľné, rušivé diely kovania
  • intuitívne ručné ovládanie vďaka známemu poradiu otvárania - sklopenia
  • možnosť otvárania motorom
  • možnosť dodatočného vybavenia
